产品概述

一、整体说明

1、设备中所有元件器必须采用工业级或以上产品。产品为成熟产品。

2、该设备是结合当前嵌入式电子技术实验发展趋势，本设备完全满足“单片机原理与应用”、“arm原理及接口技术”等单片机及其应用技术教学大纲的要求，提供了丰富的接口电路，这些单片机接口电路涵盖了mcu的各个应用领域，并能够提供用户领先的应用和设计的方法。最小系统资源开放，cpu芯片引脚引出，可以任意的连接自己的实际应用系统，方便用户开发实训。配有专业单片机仿真器，可以实时在线仿真，并提供完善的实训例程。

二、技术性能

1.输入电源：单相三线～220v±10% 50hz；

2.装置容量：1.5kva；

3.外形尺寸：实训平台1450mm×800mm×1100mm；

4.安全保护：具有漏电保护功能，安全性符合相关国家标准；

5.搬运条件：实训桌需用气泡膜全方位防护，所有相关实验挂件需拆卸用气泡膜包裹后装纸箱打包，轻拿轻放，汽车运输。

6.安装条件：如按照20台套计，实验室面积要求至少120平方米，采用“5 10 5”的布置方式，实验室配电箱预留功率至少40kw以上，根据实训桌的摆放进行实地的综合布线施工，严格按照用电标准进行。

三、设备配置

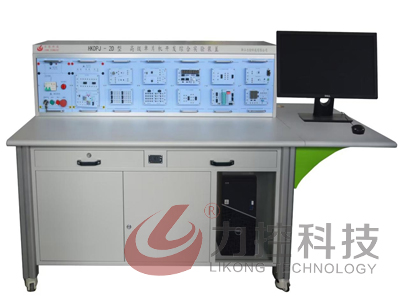

整体装置由实训桌、电源控制部分、模块组件部分及配套的实训软件等组成，实训平台整体铝型材框架结构，桌面为防火、防水、耐磨高密度板，桌面前端安装黑色凹槽铝材及转角黑色防护堵头，防止电子元器件掉落等；实验装置主框架采用四根75mm×75mm优质弧形铝型材（单面边长33mm 中缝9mm 边长33mm），四周采用成型“8”字型铝材支架固定，安装螺丝采用m8 滑块螺母，型材立柱底部装有专用黑色高度可调节底角，可适用于不同高度的地面安装环境，桌面下方配置1个键盘鼠标抽屉，三节滑轨推拉设计；桌面以上为实验模块嵌入平台，将所有电源模块、实验控制模块、操作模块都模块化设计，背后留有可拆卸检修挡板，实训平台顶部可以放置实训模型，实验桌右侧具有电脑安装位置；产品为成熟产品。

四、可完成实验项目

8051实验配置：

1、keil工程的建立

2、程序的下载实验

3、led流水灯实验

4、内部定时器驱动led实验

5、led点阵实验

6、矩阵键盘实验

7、独立按键实验

8、外部中断实验

9、内部看门狗实验

10、蜂鸣器实验

11、继电器控制实验

12、静态数码管显示实验

13、动态数码管显示实验

14、交通灯实验

15、pcf8591扩展ad实验

16、pcf8591扩展da实验

17、ds18b20温度传感器温度检测实验

18、rs-485通信实验

19、rs-232通信实验

20、at24c16扩展eeprom实验

21、74hc165扩展按键实验

22、74hc595扩展led驱动

23、ds1302实时时钟实验

24、sp-2接口实验

25、光敏电阻/热敏电阻实验

26、74hc138译码器实验

27、12864液晶驱动实验

stm32l053实验配置：

1、mdk工程的建立

2、程序的下载实验

3、led流水灯实验

4、内部定时器驱动led实验

5、led点阵实验

6、矩阵键盘实验

7、独立按键实验

8、外部中断实验

9、内部看门狗实验

10、蜂鸣器实验

11、继电器控制实验

12、静态数码管显示实验

13、动态数码管显示实验

14、交通灯实验

15、pcf8591扩展ad实验

16、内部adc实验

17、pcf8591扩展da实验

18、ds18b20温度传感器温度检测实验

19、rs-485通信实验

20、rs-232通信实验

21、at24c16扩展eeprom实验

22、74hc165扩展按键实验

23、74hc595扩展led驱动

24、ds1302实时时钟实验

25、sp-2接口实验

26、光敏电阻/热敏电阻实验

27、74hc138译码器实验

28、12864液晶驱动实验

29、tft液晶的驱动实验

dsp实验：

1、数码管显示

2、i/o口延时实现流水灯

3、键盘实验

fpga实验：

1、简单逻辑电路设计与仿真

2、译码与寄存器电路设计与仿真

3、全加器设计、仿真与下载

4、分频电路与12归1电路设计

5、动态扫描显示电路设计

6、bcd码转换电路设计

7、数据采集与显示电路设计

8、八位除法器设计

9、4×4阵列式键盘扫描显示设计

10、任意波形发生器设计实验

11、数字频率计设计实验
