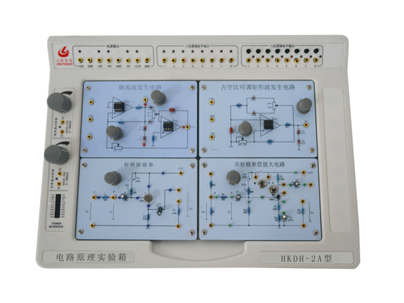

（1）实验平台由全模具设计，平台尺寸≤350*260*60mm，采用优质pvc及白色工程塑料一次成型。留有虚拟示波器、虚拟信号源接口，电源接口，i/o接口等常用接口；
（2）实验平台配置实验所需的稳压电源，稳压电源（配置±5v/1a， 12v/2a、-12v/0.5a、 3.3v/1a和扩展2路独立可调电源电压(调节范围0～18v/0.8a；默认输出6v、12v固定电源；同时还具有3档输出快慢设置功能），全部数字化设计，具有通信接口，具有短路保护且自动恢复功能；
（3）电路实验模块：提供一阶二阶动态电路实验、电压源与电流源的等效变换实验、基尔霍夫定理/叠加原理实验、rc选频网络实验、rlc串联与并联谐振实验、戴维南及诺顿定理实验、正弦稳态交流电路相量的研究；每个实验电路均设置独立区域，便于售后维修；
（4）提供rlc元件阻抗特性的测定实验，提供元器件搭建区域，学生可自行进行相关电路搭建，提供0.1μf、1μf、2.2μf、4.7μf电容、提供贴片电阻200r、1k、6.2k、10k、提供10mh电感；
（5）提供开放式接口，设有各种类型的电容、电感、电阻、二极管、三极管等基本元器件供学生进行电路搭建；
（6）数字电路、模拟电路实验模块：提供半导体二极管、组合逻辑电路、时序逻辑电路、基本放大电路单元、直流电源设计单元、抢答器应用装置等实验模块，可以完成电子技术实验；
1、实验内容：
（1）叠加原理的验证；
（2）戴维南定理的验证；
（3）rc一阶电路的响应测试；
（4）二阶动态电路响应的研究；
（5）r、l、c串联谐振电路的研究；
（6）典型电信号的观察与测量；
（7）rc选频网络特性测试；
（8）受控源vcvs、vccs、ccvs、cccs的实验研究；
（9）双口网络测试；
（10）电压源与电流源的等效变换；
（11）半导体二极管实验；
（12）组合逻辑电路实验；
（13）时序逻辑电路实验；
（14）基本放大电路单元实验；
（15）直流电源设计单元实验；
（16）抢答器应用装置。
